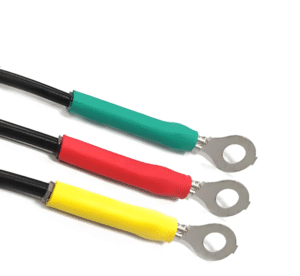

¿Qué es un conector pigtail?
Un conector pigtail es un conjunto de cables con una interfaz de conector preinstalada en un extremo y un cable pelado en el otro. Durante su uso, el cable desnudo debe conectarse al cable principal mediante crimpado, soldadura o métodos similares.
Su función principal es reparar o ampliar eficazmente los mazos de cables mediante métodos de conexión no destructivos.
¿Por qué utilizar un conector pigtail?
Conexión segura: Mejora la integridad de la conexión, garantizando un cableado seguro y reduciendo los riesgos del sistema eléctrico.
Eficacia de la instalación: Elimina pasos como pelar cables y crimpar terminales, ahorrando hasta 40% tiempo de instalación.
Estabilidad de la señal: Admite la transmisión de señales de alta frecuencia con gran capacidad antiinterferente y minimiza la atenuación de la señal.
Mantenimiento Conveniente: Ampliamente aplicable para extensiones de cables y empalmes de circuitos, permitiendo conexiones rápidas y no destructivas.
Tipos de conectores
Clasificación por características eléctricas
- Tipo de potencia: Terminales plateados de baja resistencia y conductividad superior, adecuados para la transmisión de corrientes elevadas.
- Tipo de señal: Garantiza una transmisión estable de la señal de datos con un alto rendimiento antiinterferencias.
- Tipo híbrido: Transmite simultáneamente potencia y señales.
Clasificación por características estructurales
| Tipo | Características | Escenarios de aplicación |
| Conector circular | Grado de protección IP67 o superior, resistente a las vibraciones | Compartimentos de motores de automóviles, equipos industriales para exteriores |
| Conector rectangular | Disposición de pines de alta densidad, hasta 150 pines | Controladores industriales, módulos de control de carrocerías |
| Microconectores | Paso: 0,5 mm-1,0 mm, ultraminiatura | Cámaras y sensores a bordo |
| Latiguillo de fibra óptica | Transmite señales ópticas con bajas pérdidas | Sistemas de entretenimiento a bordo, Ethernet industrial |
Clasificación por normas industriales
- Grado Automotriz: Cumple las normas USCAR-2 y QC/T 1067, con un rango de temperatura de -40°C a 125°C.
- Grado industrial: Cumple la norma IEC 61076 y la certificación UL, con resistencia al aceite y a la corrosión
- Grado militar: Cumple la normativa MIL-DTL-38999 y ofrece tolerancia en entornos difíciles
Selección del conector apropiado
Para elegir un conector pigtail adecuado que cumpla los requisitos de su aplicación, tenga en cuenta los siguientes factores:
- Capacidad de transporte de corriente: Seleccione un calibre de cable que corresponda a la corriente de carga, respetando la relación entre la corriente y la sección transversal del cable especificada en la norma ISO 6722.
- Tensión nominal: Debe satisfacer las exigencias de alta tensión del sistema eléctrico del automóvil, capaz de soportar 600V o 1000V.
- Vida mecánica: Debe superar los 500 ciclos de acoplamiento (las aplicaciones de automoción requieren un mínimo de 50 ciclos).
- Gama de temperaturas: Los sistemas de automoción requieren un funcionamiento entre -40 °C y 125 °C; los entornos industriales requieren entre -25 °C y 85 °C.
- Resistencia a las vibraciones: Debe superar las pruebas de vibración según las normas ISO 16750-3.
- Rendimiento de sellado: Crítico para la exposición prolongada en entornos específicos.
- Consideraciones económicas: Elija entre crimpado en campo o latiguillos preterminados en función de la preselección
Cómo utilizar el conector en espiral
- Paso 1: Apague la alimentación, desconecte el terminal negativo de la batería y el interruptor
- Paso 2: Pelar los cables con herramientas profesionales, consultando las especificaciones de longitud de los terminales.
- Paso 3: Conectar los cables de forma segura, asegurando una conexión firme.
- Paso 4: Instalar el conector en el dispositivo terminal
- Paso 5: Probar y verificar la correcta conexión
¿Dónde se utilizan los conectores pigtail?
- Electrónica del automóvil: Sistemas eléctricos de vehículos, sistemas ADAS, sistemas de infoentretenimiento
- Sistemas de control industrial: Interconexiones de módulos PLC, robots industriales
- Infraestructura energética: Infraestructura de recarga, generación de energía fotovoltaica
- Aplicaciones especiales: Transporte ferroviario, aeroespacial, equipos médicos
Preguntas más frecuentes (FAQ)
P1: ¿Son reutilizables los conectores flexibles?
Una vez superados los ciclos de acoplamiento especificados de fábrica, la presión de contacto puede disminuir. Los conectores industriales permiten 50 ciclos de acoplamiento, mientras que los conectores de automoción permiten entre 10 y 15 ciclos.
P2: ¿Cómo evitar la entrada de agua en los conectores?
Seleccione un grado de protección adecuado, utilice correctamente las juntas de estanqueidad e instale juntas de silicona con juntas de goma en las superficies de contacto.
P3: ¿Cómo elegir el chapado de conectores?
- Chapado en oro: Adecuado para conexiones de señal de alta fiabilidad
- Chapado en plata: Adecuado para conexiones de alta corriente
- Estañado: Método de conexión de uso general
Resumen
Los conectores flexibles son fundamentales para la estabilidad del sistema eléctrico. Esta guía cubre la selección, instalación y resolución de problemas de los conectores pigtail.
Esperamos que esta información le ayude a mantener un funcionamiento estable y fiable en sus sistemas eléctricos cuando utilice conectores pigtail.
