Global Automotive Wiring Harness Color Codes: Un análisis en profundidad

Especificaciones técnicas de los colores de los mazos de cables

Las organizaciones internacionales han estandarizado los colores de los mazos de cables de automoción para identificar las funciones de los cables en función del color.

Funciones comunes de los colores de los mazos de cables

Baja tensión colores de los cables del circuito principal - Cubre funciones eléctricas convencionales como sensores, sistemas de iluminación y sistemas de chasis.

• Azul/Amarillo: Transmisión de datos.
• Verde: Señales de control.

Alta tensión Colores de los cables de seguridad - Centrado en los componentes de alta tensión de los vehículos de nueva energía, incluidos los sistemas de propulsión eléctrica, los sistemas de baterías y los sistemas de carga.

• Rojo: Tensión positiva.
• Negro: Negativo o masa.

Métodos de codificación por colores de los mazos de cables

La identificación del color de los cables de automoción consiste en un color primario y un color de acento.

• Cables monocolor: Todo el cable es de un color, por ejemplo, rojo puro (RD), negro puro (BK).
• Cables bicolores: Color primario con una o más franjas secundarias de diferentes colores. Por ejemplo, un cable rojo con rayas blancas se suele denominar “R/WH” en los diagramas de cableado.

Códigos de colores de los mazos de cables por país

Los códigos de colores de los mazos de cables no son universales y varían según las distintas normas nacionales. Analizaremos en detalle las principales normas de Japón, Norteamérica, la Unión Europea y China.

Norma japonesa (JASO D611): La norma JIS C 3406 “Cables de baja tensión para automóviles” se centra en definir qué colores de cables transmiten o realizan funciones específicas.

• Rojo: Fuente de alimentación (similar a las normas mundiales).
• Blanco: Cable de tierra (distinto del negro de Norteamérica).
• Verde: Cables de señal (por ejemplo, controles del panel de instrumentos).
• Amarillo: Líneas de alta tensión para vehículos híbridos/eléctricos.

Norma norteamericana (SAE): SAE J1128 define un sistema de color recomendado que influye en las aplicaciones de automoción y electrónicas en el mercado norteamericano.

• Rojo: Encendido o fuente de alimentación positiva.
• Negro: Cable de tierra o terminal negativo.
• Amarillo: Línea de alimentación constante, sistema de airbag (SRS) o intermitente.
• Marrón: Comúnmente utilizado para circuitos de iluminación como luces traseras y luces de matrícula.
• Azul: Señal de antena o amplificador.

Normativa europea sobre cableado de automoción (DIN y LV): DIN 72551-7 es la especificación básica para los colores y marcas de los cables de baja tensión.

• Marrón: Alimentación +12V (ISO 6722).
• Azul: Faros o equipo auxiliar.
• Franja verde/amarilla: Tierra (obligatorio según DIN VDE 0293).
• Gris: Sensor o líneas de datos.

Normas chinas (GB/T y QC/T): QC/T 414-2016 define reglas de combinación para sistemas de colores primarios y secundarios, proporcionando una orientación clara para distinguir funciones específicas dentro de mazos de cables complejos.

• Rojo: Fuente de alimentación (conforme a las normas ISO).
• Negro: Cable de tierra.
• Azul: Líneas de comunicación.
• Franja amarillo-verde: Cable de tierra en equipos industriales (similar a las normas de la UE).

Tabla de referencia de códigos de color de mazos de cables de automoción

¿Se pueden hacer los mazos de cables de un automóvil siguiendo los códigos de colores?

El bricolaje arbitrario de mazos de cables de automoción basado en códigos de color no está permitido y puede plantear los siguientes riesgos:

• Daños en los componentes electrónicos: La conexión incorrecta de una línea de alimentación de 12 V a un sensor de 5 V puede quemar instantáneamente el sensor o incluso el módulo de control del motor (ECU) conectado.
• Avería: Un cableado incorrecto puede provocar averías en el sistema del vehículo.

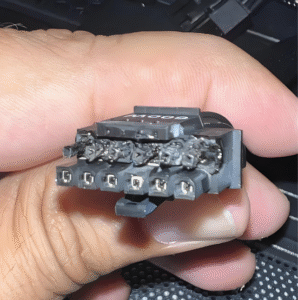

• Incendios eléctricos: Una conexión a tierra incorrecta de las líneas de alta corriente o su conexión a circuitos de baja capacidad puede provocar el sobrecalentamiento de los cables y, en última instancia, cortocircuitos e incendios.

¿Por qué surgen problemas de seguridad tan importantes a pesar de respetar las especificaciones de color estándar?

• Falta de normas nacionales unificadas: Los distintos países establecen normas diferentes.
• Variaciones de modelo: Los códigos de color de los mazos de cables pueden cambiar incluso dentro del mismo modelo de vehículo en diferentes años de producción.
• Sistemas multiplexados: Los colores no pueden definir unívocamente los datos del protocolo en un cable, ya que los cables pueden transportar múltiples señales digitales complejas.

Obtenga el manual de servicio oficial o el diagrama de cableado específico del modelo y año del vehículo para identificar el color del mazo de cables, el número de circuito y la función precisa de cada clavija.

Función de los colores de los mazos de cables de automoción: Resolución de problemas

Los códigos de color sirven como identificadores vitales durante la localización y resolución de averías. Le ayudan a localizar rápidamente el cable físico que requiere comprobación cruzando los diagramas de circuitos con el vehículo real. La comprobación posterior con el multímetro permite confirmar con precisión la avería.

Preguntas frecuentes

¿Se pueden intercambiar los códigos de color de los mazos de cables de General Motors y Ford?

General Motors (GM) y Ford Motor Company, gigantes mundiales del automóvil de países diferentes, funcionan como dos sistemas totalmente independientes. Cada uno mantiene sus propias normas de ingeniería, maduras pero incompatibles, incluidos los códigos de color de los mazos de cables.

Resumen

Los códigos de colores de los mazos de cables de automoción parecen un simple sistema de colores estandarizado, pero representan un campo rico en complejidad.

Este análisis en profundidad pretende establecer un marco de comprensión correcto y seguro:

• No existe una norma universal: Los fabricantes de cada país funcionan con sus propios sistemas.
• Los esquemas son la referencia definitiva: Obtenga siempre los esquemas oficiales de la marca, modelo y año de su vehículo de fuentes autorizadas antes de realizar cualquier reparación eléctrica.
• Finalidad de los colores de los cables: Utilice códigos de colores estandarizados para identificar rápidamente los problemas de los cables y, a continuación, localice el problema exacto con herramientas profesionales como un multímetro.
